2025年HDMI 2.1新規強制要求FRL模式30次連接成功率驗證

2025-07-10 ? orange

以下是關于HDMI 2.1新規中FRL模式30次連接成功率驗證的全面解析，整合HDMI Forum官方規范及行業實踐（截至2025年7月），涵蓋核心要求、技術背景、測試流程及企業應對策略：

HDMI 2.1新規核心要求：

1.強制生效時間：

·2025年起，所有支持HDMI2.1及更高版本(如HDMI 2.2)的設備必須通過FRL模式30次連接成功率驗證，未通過者無法獲得認證。

·通過標準:連續30次Link Training(鏈路訓練)中，成功率需≥99%(即失敗次數≤1次)。

2.適用設備范圍：

·源設備(Source)：游戲主機(如PS5、Xbox)、藍光播放器、顯卡等；

·接收設備(Sink)：電視、顯示器、車載娛樂系統；

·中繼設備 (Repeater)：*功放、擴展塢。

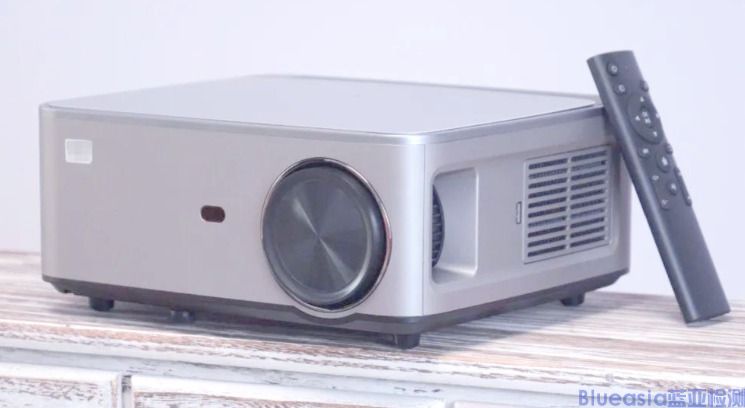

2025年HDMI 2.1新規強制要求FRL模式30次連接成功率驗證(圖1)

HDMI 2.1技術背景：

1.FRL模式的重要性：

·取代傳統***S技術,支持最高48Gbps(HDMI 2.1)或96Gbps(HDMI 2.2)帶寬,實現8K@120Hz、4K@240Hz等高規格傳輸。

·采用16b/18b編碼（效率高于***S的8b/10b)，時鐘信號嵌入數據流，需接收端動態恢復

2.鏈路訓l練 (Link Training)流程：

·步驟1：Source讀取Sink的EDID(擴展顯示標識數據)，確認支持的FRL模式(Max_FRL_Rate值1~6)。

·步驟2：Source發送測試碼型(LTP1~LTP8)，Sink反饋誤碼率(通過SCDC通道)。

·步驟3：若訓練失敗，Source需降速重試或切換至***S模式。

3.新規動因：解決HDMI2.1設備因EDID配置錯誤或信號抖動導致的連接不穩定問題(如黑屏、閃屏）。

HDMI 2.1未通過認證的風險：

1.市場準入障礙：未認證設備禁用HDMI商標，出口歐美可能被海關扣押。

2.用戶體驗問題：連接失敗率＞1%將導致黑屏、音頻中斷等故障，影響品牌口碑。

HDMI 2.1新規認證建議通過專業機構（如**藍亞檢測：13632500972（Benson））加速流程，規避合規風險。
